Unboxing سريع للوحة X79s-Up5-wifi


أهلاً بيكم النهردة هنعمل عملية UNBOXING  للوحة X79s-UP5-Wifi طبعا اللوحة خاصه بتشغيل معالجات Intel Ivy-Extreme ,Sandy Bridge Extreme والمُعالجات تعمل بسوكت 2011 أكبر مقبس لمُعالج رسومي ممكن تشوفه لغاية دلوقتي بلأضافة لكدة المُعالجات دية هي الوحيدة المتوفر بعدد  6 Core و 12 Thread خلنا نشوف مع بعض اللوحة بس الأول هناخد جولة بسيطه علشان الناس الي متعرفشي مُعالجات Intel وبعض التقنيات
http://upload.wikimedia.org/wikipedia/en/5/5b/Intel_i7_logo.png

مُقدمة بسيطة عن مُعالجات Intel واللوحات الجديدة (للمبتدأين)

شركة Intel تقدم كل عام جيل جديد من المُعالجات يُسمي بمُعالجات Core I7-Core I5-Core I3 وصلت الشركة حتى الأن إلي الجيل الرابع من مُعالجتها يجب أنت تعرف جيداً مفهوم تلك المُعالجات بشكل بسيط جداً وهم :-
Core i3 : مُعالج ثُنائى النواة وكل نواه لها خطوط وهمية (Hyper Threading) أى أن المُعالج  نواتين و أربعة خطوط وهمية
Core i5 : أربعة أنوية للمُعالج بدون هطوط وهمية
Core i7 : أربعة أنوية للمُعالج وكل نواه لها خطين وهميين أى أن المُعالج بة أربعة أنوية وثمان خطوط وهمية
أذا لم تفهم ما سبق  فهذا الجزء لك
النواة في أبسط صورها هي مُعالج مركزى مُنفرد اي أن المعالج ذو النواتين كأنه يحمل مُعالجين وهو قادر علي مُعالجة الأوامر من خلال النواتين أي ضعف قدرة المُعالج المُنفرد

الخطوط الوهميه هى المُرتبطه بالنواة إن وُجدت تُساعد فى تنظيم المُعالجة للأنوية فهى بمثابة نواتين تقوم علي تقسيم النواة الرئيسيه للمُعالج لتُعطي النظام (Windows) القدرة علي تنظيم البيانات المُرسلة للمُعالج في خطين لكل نواه وينتج عنها أداء أفضل من النواة بدون خطوط وهمية وتكمن أكثر استفادة لها في تعدد التطبيقات فيوجد بعض التطبيقات التى تعمل علي الأنوية الكامله للمُعالج ويمكنها إستغلال الخطوط الوهمية وبالتالي أداء أفضل.
 تشبيه بسيط لمن لم يستوعب تلك الجزئية حتى الأن
(تصور أنك  تملك 1000 شخص وأمامك شارع واحد وكلهم سيسيرون به بالطبع سيكون هناك تزاحم ولكن تصور أنك قُمت بشق هذا الطريق من المُنتصف ليصبح هو هو نفس الطريق سينتظم سرعة التحرك للأشخاص لأن التزاحم سينعدم كذلك البيانات داخل النواة والخطوط الوهمية )

صندوق التغليف الخاص باللوحة والمُحتويات

اللون الأبيض له رونق خاص رغم عشقى للأسود الوجهه الأمامية تعرض بعض الخواص التقنية الخاصه باللوحة وشعار تقنية التحمل الفائق ULTRA DURABLE 5  وسنلاحظ وجود الشعار الخاص بمُعالجات Xeon وشريحة intel C606 وهى الشريحه الخاصه بالخوادم
جميع خواص اللوحة موضحة على ظهر صندوق التغليف
 صندوق التغليف من الأعلى  والأسفل متشابهان
 صندوق التغليف من جهة اليمين واليسار
 لننتقل لنخرج لوحتنا
صندوق داخلي يحتوي علي اللوحة والملحقات بأسفلها

بعد فتح الصندوق نري اللوحة وينقسم الصندوق الداخلي إلى جزئين الأول به اللوحه ويليه صندوق أخر للمُلحقات


الجزء الخاص بالمُلحقات

المُلحقات الخاصه باللوحة

  • 6x SATA6GB/s Cables
  • Back panel I/O Shield (غطاء المنافذ الخلفية في اللوحة)
  • دليل المُستخدم وأسطوانة التعريفات لكلاً من اللوحة وبطاقة الشبكة الهوائية والشعار الخاص بالشركة
  • منفذين usb 3.0 للتركيب في الوجهة الأمامية للكيسه الخاصه بك
  • 3/2Way SLI Bridges وهو الخاص بربط حتى 3 بطاقات رسومية من شركة  NVIDIA
  • CF Bridges مثله مثل الجسر الخاص بـNVIDIA ولكن لبطاقات AMD
  •  بطاقة انترنت هوائي WIFI و BLUETOOTH V4.0 في بطاقة واحده والأنتنا الخاصه بالكارت باللون الأسود

الواجهة الأمامية الخاصه بمنافذ الـUSB3.0

يتم تركيب تلك القطعه في الوجهة الأمامية للكيسة الخاصه بك وتأتي باللون الأوسد لتتماشي مع معظم الصناديق الأحترافية

علي اليسار الجسر الاخص بربط ثلاث بطاقات من شركة NVIDIA  عن طريق SLI  وفى الأعلى الجسور الخاصه بربط بطاقتين من شركة AMD وشركة NVIDIA
مُقويات الأشارة الخاصه ببطاقة الشبكة اللاسلكية WIFI و البلوتوث

اللوحة المعدنية الخاصه بالمنافذ الخلفية للوحة موضحاً عليها كافة المنافذ لاحظ منافذ التحكم في البايوس ومسح أعدادات اللوحة


  ظهر اللوحة وتتكون لوحة الدوائر المطبوعه من 6 طبقات وتتميز باللون الأسود

لوحة المنافذ الخلفية

  •  2X USB 2.0
  •   PS/2 KB and Mouse
  • مفتاح كسر السرعه يليه مفتاح للتبديل بين البايوس الأساسي والحتياطي يليه مفتاح Clear Cmos
  • منفذ FireWire 1394 باللون الأصفر
  • منفذ USB 2.0 باللون الأحمر لانه يدعم خاصية الشحن السريع للهواتف الذكية
  • منفذ E-Sata/usb
  •  منفذين USB 2.0 يليهم منفذ E-Sata
  • RJ-45 LAN *X2
  • 4x USB 3.0
  • S/PDIF out and 7.1 Audio
لوحة المنافذ الخلفية بها طن من المنافذ :D

  بطاقات الشبكة WG82579LM+RTL8111F من شركة Intel وRealtek

بطاقة الشبكة من شركة Intel حيث يُعتبر مُتحكم انتل الشبكي من أفضل المُتحكمات حيث يأتى مع اللوحة حل برمجى ويُدعى CFOS يقوم بتقليل زمن الأستجابة PING وتسريع البطاقة بالمُناسبة هذا البرنامج هو المُستخدم في لوحات أسوس وأزورك مع تغيير الواجهة الخاصه به ليس أكثر وأيضاً البطاقة الثانيه هى لشركة Realtek
OC Button: المفتاح الخاص بكلمة o.c وهو مفتاح يقوم بكسر سرعة المعالج بصورة تلقائية إلى تردد 4GHz ويمكنه العمل حتى وانت علي سطح المكتب فبمجرد الضغط عليه ستحصل علي التردد المطلوب
Dual Bios :هذه المفتاح يضيء حسب البايوس المُستخدم وعند الضغط عليه يتم أستخدام البايوس الأخر ويتغير الجزء المضيء

المنطقة الخاصه بالمُعالج ودوائر الطاقة

   أسطول كامل من دوائر الطاقة وسنتعرف عليه في الأجزاء القادمة

وكما نرى منفذ طاقة ATX 8-pin تستطيع تلك المنافذ مد المُعالج بـ 336 وات وهو اكثر من كافي للمُعالج
 نرى هنا مقبس المُعالج وهو بالطبع مقبس 2011 الداعم لمُعالجات Intel Core I7 Extreme من الجيل الأول والثاني ويعتبر أكبر مقبس تم أنتاجه لمعالج مركزي خاص بالحاسب الشخصي
عدد المراوح التي توفرها اللوحة
تتمتع اللوحة بعدد خمسة منافذ منفذ للمراوح تجده في أقصي اليسار أعلى التبريد ومنفذ أخر أمام منفذ الطاقة 24 pin جهة اليمين ومنفذ أخر أسفل مقبس المُعالج مُباشرة وفي أسفل منافذ الـSata ومنفذ في الجهة المقابله له من جهة اليسار وعلي كل حال سنتعرف علي تلك المنافذ في الأجزاء القادمة

المنطقة الخاصة بالذواكر RAM


تدعم اللوحة خاصية Quad CHANNEL وذواكر DDR3 بدايتاً من تردد 1333MHz حتى 2133MHz بحجم 64 GB وتدعم بالطبع تقنية XMP

تابع الجزء الخاص بمنطقة الذواكر
مقبس الطاقة الخاص باللوحة ATX 24-pin مقبس USB.3.0 الأمامي ومفتاح الفتح والغلق للجهاز
مفتاح الفتح والغلق للجهاز.

 4 منافذ من نوع SATA 2.0 بسرعة 3Gb/s باللون الأسود يليهم 8 منافذ من نوع SAS 2.0 وبسرعة 3Gb/s ويمكنهم العمل كمنافذ SATA 2.0 بسرعة 3/Gb ويتبقي لنا منفذين باللون الأبيض وهم Sata 3.0 ويمكنهم العمل بسرعة 6 Gb/s كل هذا من شريحة C606 !! ما هي هذه الشريحة ؟ بصور مختصر هذه الشريحة خاصه بالحوادم وتمثل شريحة X79 + SAS Ports وهذه هي كل فوائدها

   RESET Button

ٌRESET Button : كلنا نعرف هذا المُفتاح ووظيفته هى إعادة تشغيل الجهاز مره أخري
في أسفل اللوحة نرى كافة المقابس بدايتاً من المكان المُخصص لتركيب مراوح التبريد و الأسلاك الرئيسية للوحة مع صندوق الحاسب لديك يليه مقبس usb 2.0 باللون الأحمر وهو خاص بتقنية الشحن السريع بالطبع كل مقبس يزود المُستخدم بمنفذين USB 2.0 ثم نري مقبسين usb2.0 والمنفذ الخاص بمروحة التبريد اي ان اللوحة مزودة ب 5 منافذ usb 2.0 في المنافذ الخلفية و 6 منافذ من الداخل وأيضاً 6 منافذ usb 3.0 أربعه من الخلف و منفذين من المقبس بجوار منفذ الطاقة 24 pin

المنطقة الخاصة بالبطاقات الرسومية والبطاقة الصوتية والشبكية

الشقوق الخاصه بالبطاقات الرسومية

  •  اللوحة مُزودة بأربعة شقوق للبطاقات الرسومية  من الجيل الثالث PCI-E 3.0  ويقع ترتيبهم كلأتي :-
  •  16x  للشق الأول  يلية شق من نوع PCI-E 1x لتركيب البطاقات الصوتية وبطاقات الـWIFI والبطاقات الحديثة التى لا تعمل علي شقوق PCI
  • 8x للشق الثانى
  • 16x  للشق الثالث
  • 4X للشق الرابع يلية شق من نوع PCI
تستطيع اللوحة ربط ثلاثة بطاقات رسومية من شركة AMD أو NVIDIA بسرعة 8x/8x/8x وربط بطاقتين في وضعية CF/SLI بسرعة 16x/16x.

التبريد الخاص باللوحة




تبريد مُعقد كبير الحجم وأظنه أكثر من كافي للوحة ودوائر الطاقة

رحلة مع الجودة ودوائر الطاقة VRM

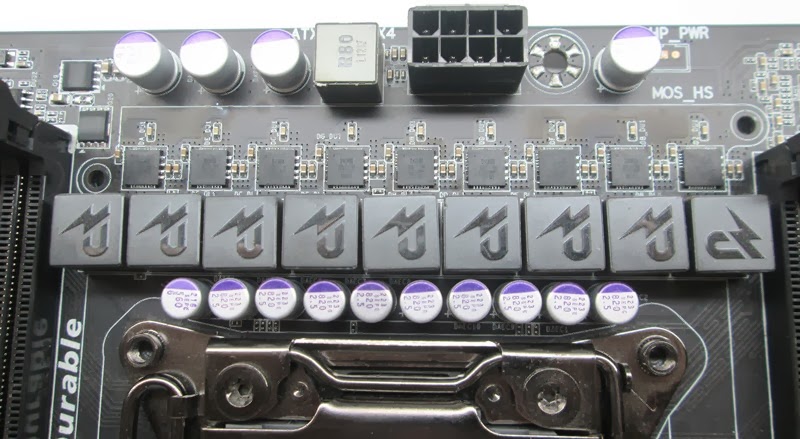

تتكون لوحة GIGABYTE X79S-UP5-Wifi من 8+1+1+2  مرحلة للطاقة  المراحل الخاصه بالمعالج فقط هى ثمانية مراحل 8 خاصه بالمُعالج فقط ومرحله واحده بما يعرف بـSystem Agent ومرحلة واحدة لفولتية الـVTT ومرحلة لكل جه من الذواكر  يُمكنك عد مراحل الطاقة من خلال الموسفت المُستخدم IR 3550  أو الخوانق (Chokes) لنرى المكونات المُستخدمه داخل دائرة الطاقة

  المُتحكم الكهربى : IR 3563A

المُوسفت : IR3550


الخوانق (Chokes)

خوانق صلبة مُصنعه خصيصاً لتزيد قدرة اللوحة على كسر السرعه حيث تستطيع تلك الخوانق أمداد تيار كهربي قدرة 60 امبير

مُكثفات يابانية الصنع

إستخدام الشركة للمُكثفات الصلبة بدل من المكثفات التقليدية والتى تمتاز بعُمر أطول ودرجات حرارة أقل وأيضا أقل معدل للشوشرة الكهربية وهو ما يؤثر في ثبات التيار الكهربى وعملية كسر السرعة تستطيع تلك المُكثفات العمل حتى 50000 ساعه متواصله
دائرة الطاقة الخاصة بالذواكر  هل لاحظتم أستخدام موسفت IR 3553 أيضاً للذواكر وهو الأخ الأصغر للموسفت IR 3550 مرحلة واحدة ونري أيضا مُتحكم IR 3570A
 تملك تلك اللوحة مُتحكات رقمية بالكامل من شركة IR  و موسفت IR 3550 وهو أفضل موسفت في الصناعة وأغلاهم علي الأطلاق وأقلهم من حيث الأنبعاث الحراري ويصل قدرته إلى 60 أمبير والخوانق كذلك دائرة طاقة جيدة وتتميز بأنها دائرة رقمية بالكامل

   DualBios

كما نرى وجود الأماكن الخاصه برقاقتي البايوس MBIOS وهي إختصار لـMAIN BIOS و BBIOS وهى إختصار لـBackup Bios هذه الرقاقات وظيفتها حمايتك في حالة فشل تحديث البايوس أو أنقطاع التيار الكهربي هنا ستجد اللوحة تقوم بأعادة شحنها بنفسها وبالتالي تمثل نظام حماية للوحة من التلف

Intel C606

REALTEK ALC 892+VIA VT6308P

بطاقة صوتية من شركة Realtek وأصدار ALC892 ويستطيع دعم حتى 7.1 قنوات سمعية

  بطاقات الشبكة WG82579LM+RTL8111F من شركة Intel وRealtek


يوجد الكثير من المتحكمات ولكن أكتفيت بالمتحكمات الأساسية أردت تجربة اللوحة ولكن لم أتمكن من الحصول علي مُعالج مركزي لأجراء الأختبارات فقررت أن أشاركم هذا التقرير البسيط عنها
تم بحمد الله
